工作原理
电磁式流量计的流量测量原理基于法拉第电磁感应定律:
当导电液体流过围在磁场中的测量管时,在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。
流量计由传感器和转换器二部分组成。转换器传输励磁电流到传感器内部的线圈,从而在传感器测量管内产生磁场,然后流过测量管的导电液体因切割磁力线而产生感应电动势,而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器,转换器将信号进行滤波、放大、运算、变换后,得出被测介质的流量值。转换器输出与流量测量值成正比的标准电流信号或频率信号。

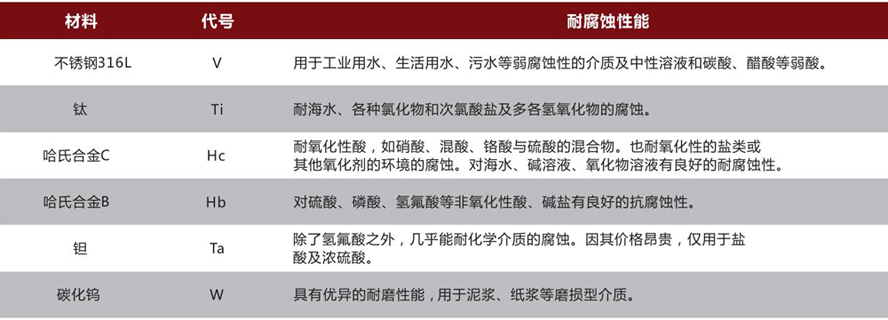

电极材料选择

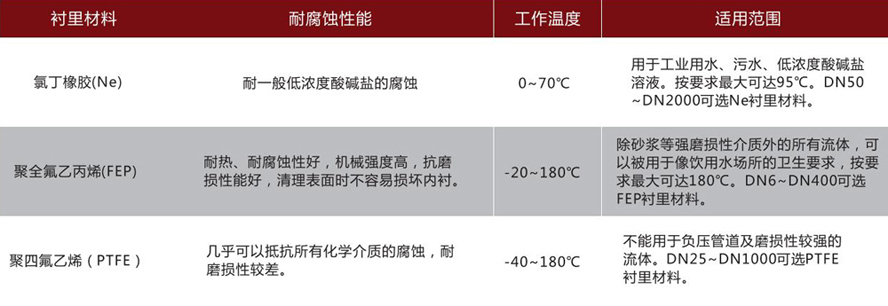

衬里材料选择

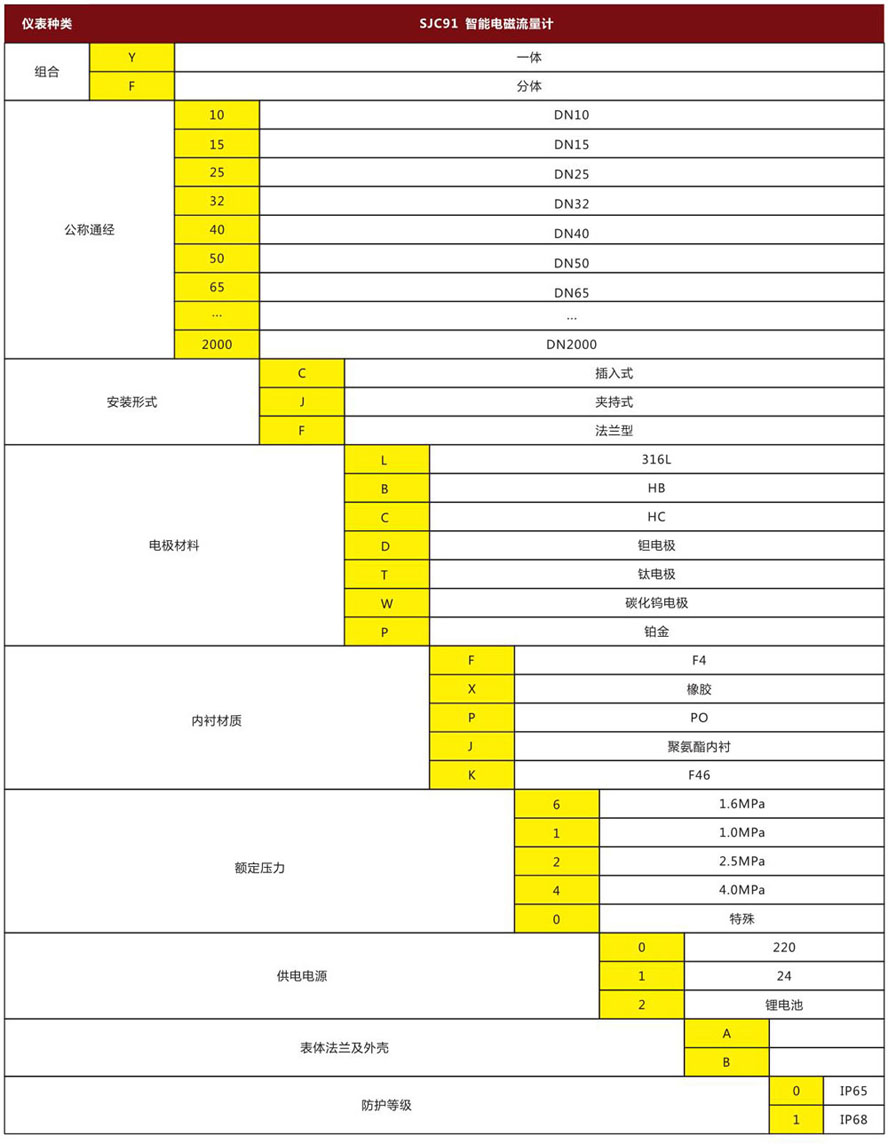

电磁流量计型号说明
电磁流量计正确安装

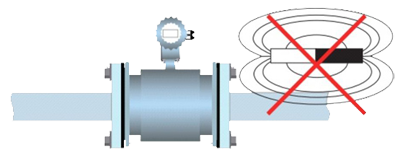

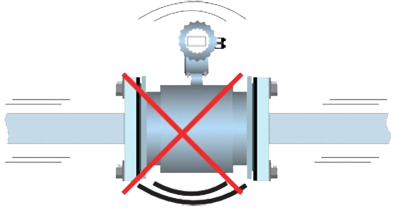

远离磁场
仪表安装位置尽量远离强电磁场,强震动干扰源。附近不应有电焊施工,或高频电网干扰。避免安装在电机,变压器等强电设备附近,以免引起电气干扰。
避免震动
如果测量管道有震动,则在仪表两边应有固定的支座。

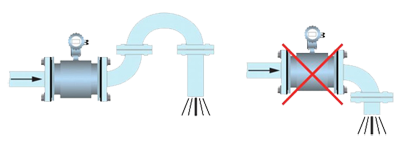

开放式排放口
开口排放的的管道安装,应安装在管道的较低处。

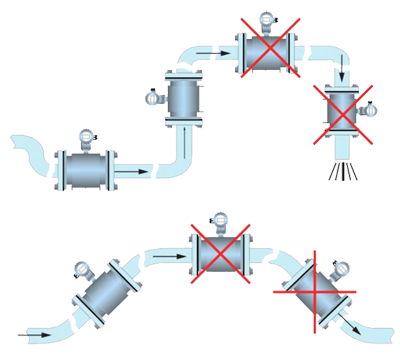

弯管中安装
应安装在水平管道较低处、上升处和垂直向上处,避免安装在管道的较高点、下降处和垂直向下处。
垂直安装时,应该使流动方向向上,这样可以使无流量或流量很小时,流体中夹带的较重固体颗粒下沉,而轻质物质上升离开仪表的电极区,在测量泥浆、矿浆等液固两相介质时,避免固相沉淀和仪表内衬的不均匀摩擦。

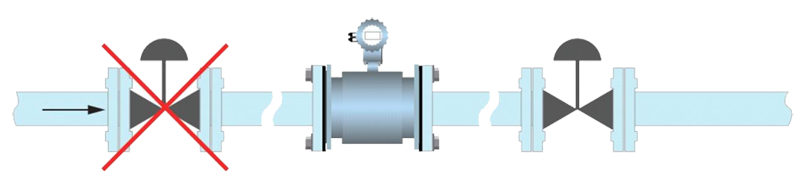

控制阀的安装
阀门的后面存在负压区,聚集气体可能进入测量管影响测量,因此阀门应安装在仪表的下游。

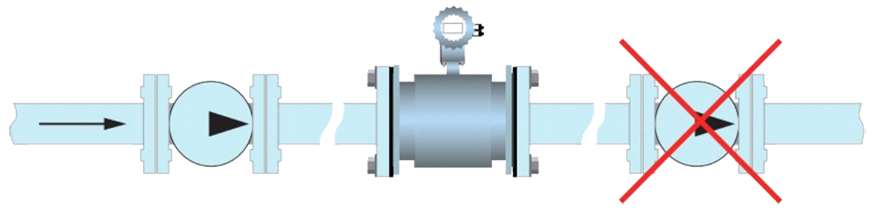

泵后安装
流量计不要安装在泵源吸入端,而是要安装在泵的出口端。

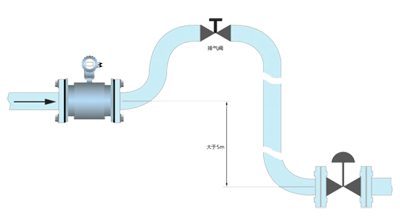

排气阀
管道落差超过5M,要在仪表的下游安装排气阀。

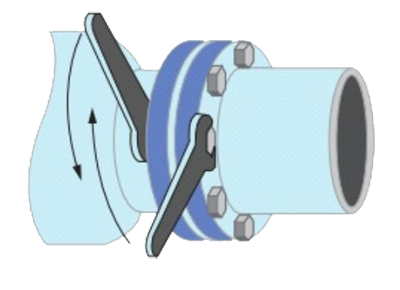

PTFE和PO衬里的安装
PTFE【聚四氟乙烯】和PO衬里的传感器安装时应特别注意保护翻边面,不让其受损伤或碰撞,连接两个法兰的螺栓应均匀拧紧,否则容易压坏内衬,用力矩扳手如有保护接地环时,应先在仪表两端安装好接地环后,再与仪表一起安装到管道上。

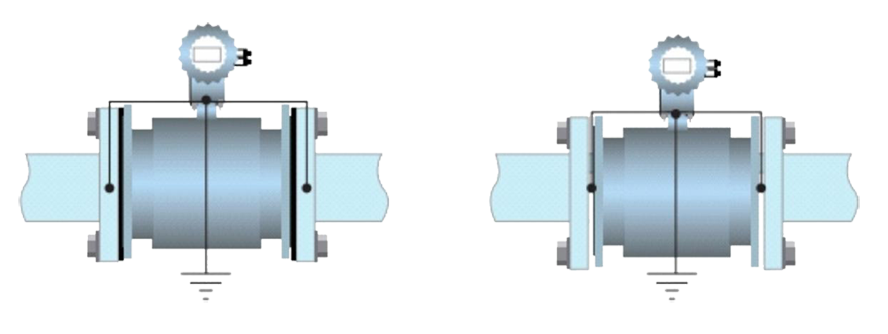

接地
金属管道,没有内衬,无需接地环,直接接地。有内衬金属管道,非导电材料管道,使用接地环接地。
